Interrupteurs tactiles SPST-NO à montage en surface CC 16 V 50 mA

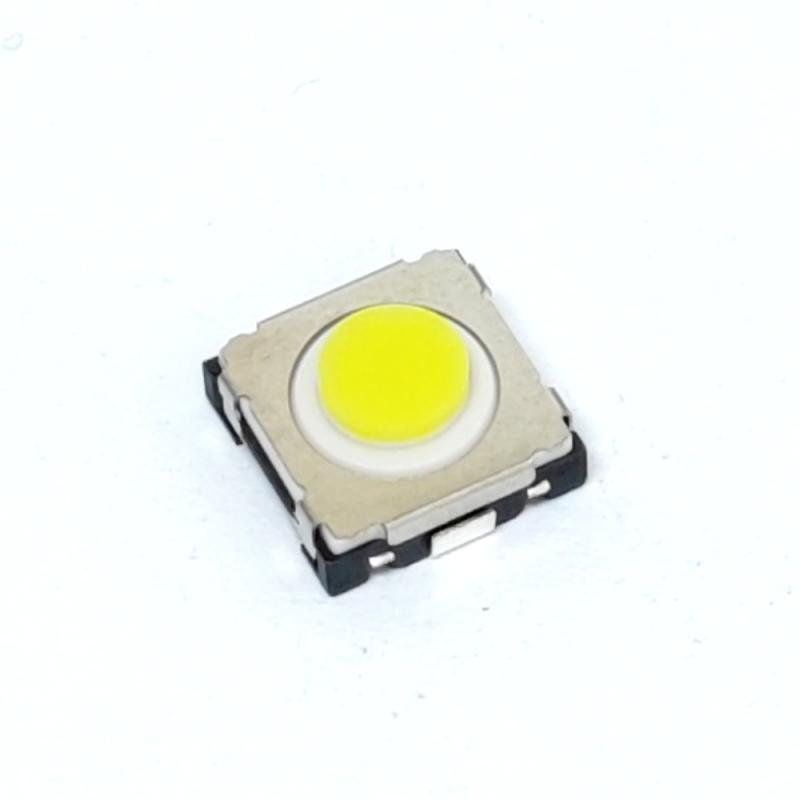

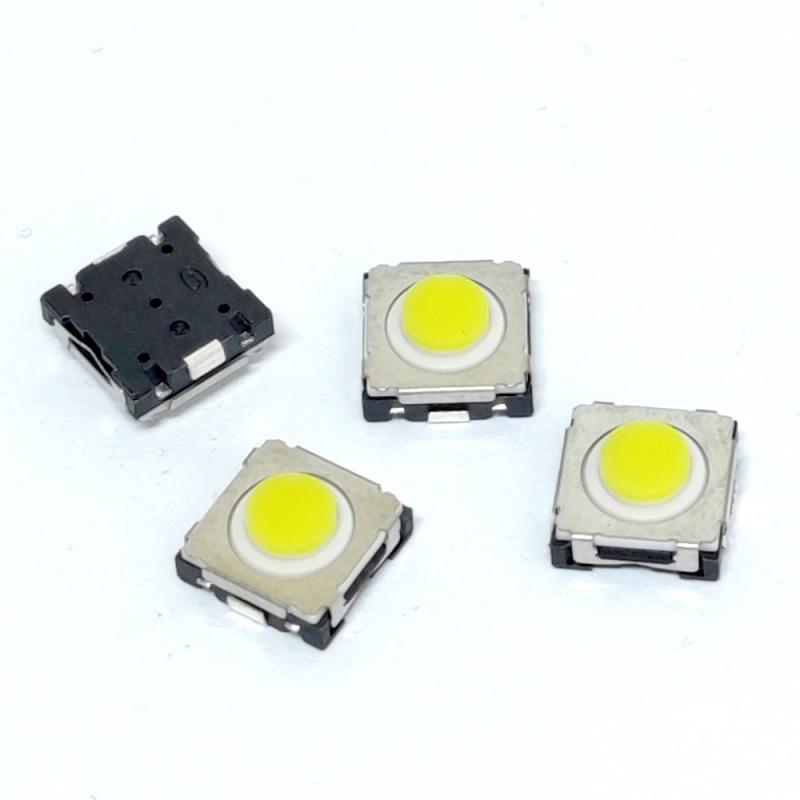

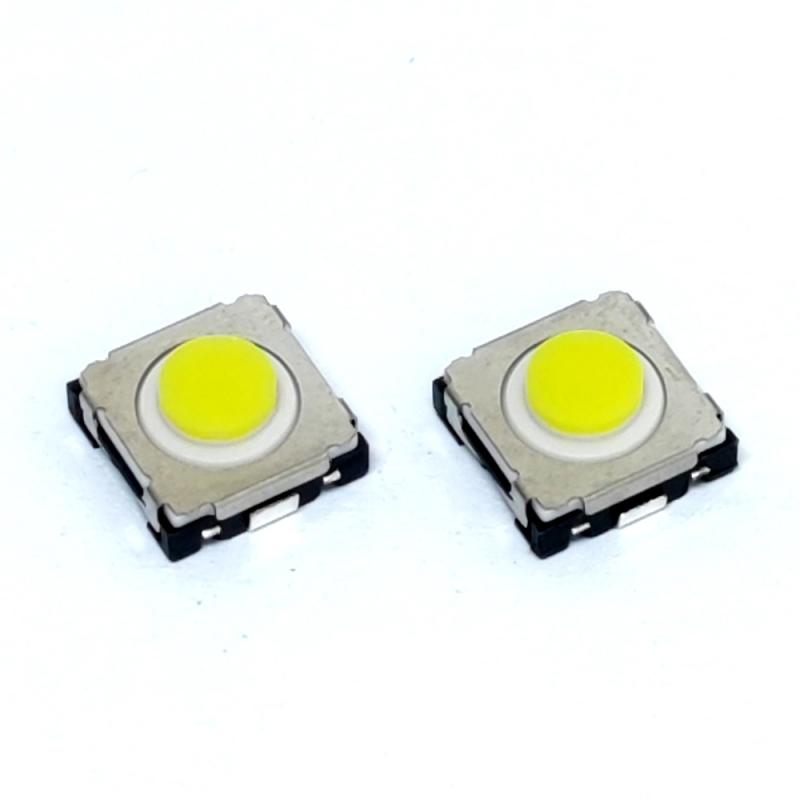

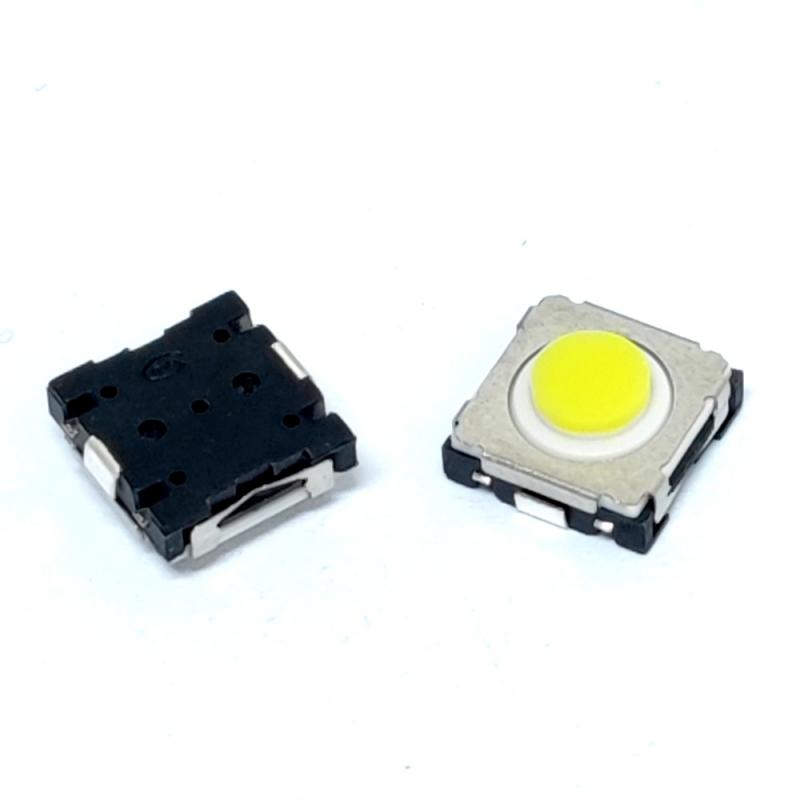

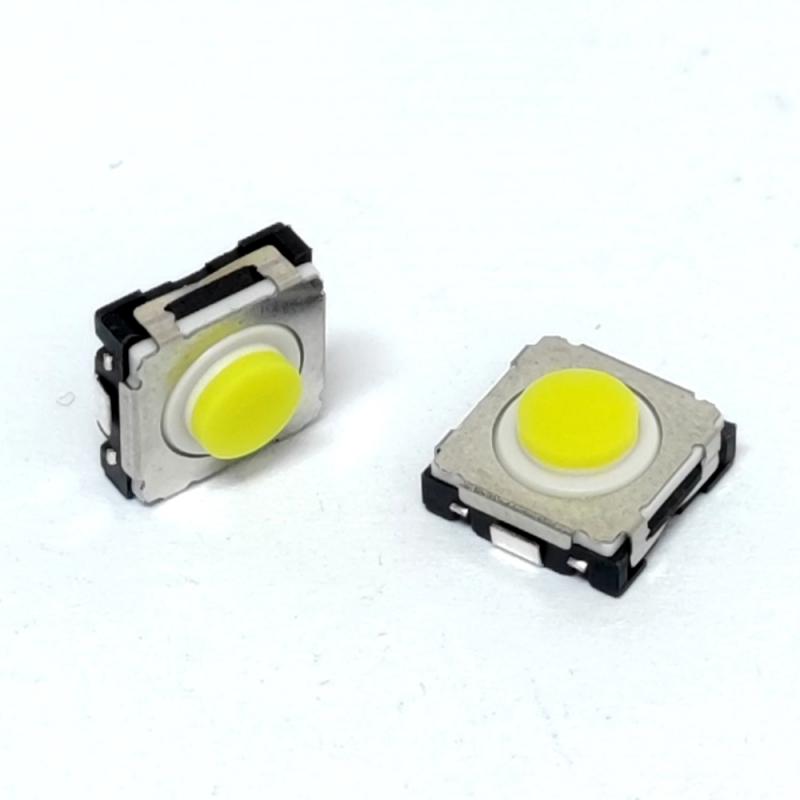

Interrupteur tactile carré à bouton-poussoir jaune de 8,3 mm avec tige souple

Spécifications typiques

Force d'actionnement : 260±50 gf

Durée de vie : 100 000 cycles

Course totale : 0,7±0,2 mm

Force de retour : 20 gf min

Hauteur du produit : 4,05±0,2 mm

Schéma de l'interrupteur tactile

Interrupteur tactile de remplacement de la série ALPS SKST

Caractéristiques et avantages principaux

Retour tactile supérieur : doté d'une course intermédiaire de 0,9 mm et d'une force d'actionnement élevée (jusqu'à 4 N), offrant un clic distinct et sûr qui empêche les pressions accidentelles — essentiel pour les panneaux de commande automobiles et industriels.

Durabilité exceptionnelle : conçu pour une durée de vie mécanique allant jusqu'à 100 000 cycles, garantissant une fiabilité à long terme dans les applications à usage intensif.

Construction robuste : plage de température de fonctionnement de -40 °C à +85 °C avec un circuit SPST-NO (Off-Mom) et un encombrement compact de 8,3 mm x 8,3 mm.

Terminaisons polyvalentes : disponible avec des bornes Gull Wing ou J-Bend, prenant en charge les procédés de soudage SMT standard.

Prêt pour l'application : conditionné en Tape & Reel (1 500 pièces/bobine) pour l'assemblage automatisé.

FAQ

1. Ce commutateur peut-il remplacer directement l'ALPS SKSTACE010 ?

Un remplacement direct broche à broche. Il possède un boîtier SMD standard d'environ 8,3 × 8,3 mm et une conception à pattes en J, permettant un soudage direct sans modifier la disposition du circuit imprimé.

2. Quelle sensation procure-t-il à l'utilisation et quelle est sa durée de vie ?

Il appartient à la catégorie des « sensations nettes », offrant un retour tactile distinct. Les principales spécifications comprennent une force d'actionnement de 7,0 N, une distance de course de 0,9 mm,

et une durée de vie mécanique de 100 000 cycles — suffisante pour couvrir 95 % des scénarios d'application réels.

3. Y a-t-il des points spécifiques à surveiller pendant le soudage ?

Il s'agit d'un point technique essentiel. Ne nettoyez pas l'interrupteur ; empêchez le flux de pénétrer par le haut de l'interrupteur ;

n'appliquez pas de flux sur les bornes ou le circuit imprimé avant le soudage ; et respectez strictement les profils de température recommandés pour le soudage par refusion et le soudage manuel.

Plus de choix

Référence :KAN8540-04053M0101KAN8540-04055C0101KAN8540-040556T0101

Force d'actionnement : 400±80 gf 260±50 gf 700±150 gf

Tige : Blanc Jaune Jaune+Vert
