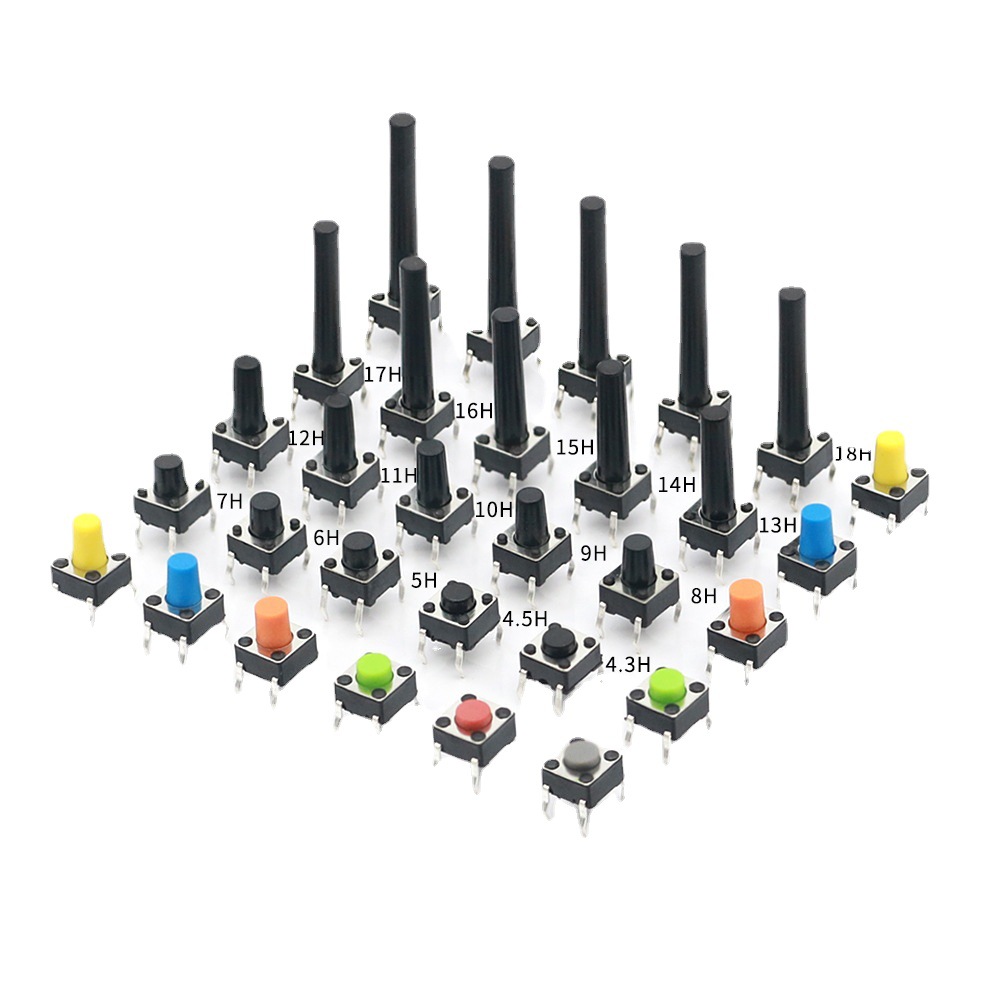

Sélection et spécifications des produits Q1 : Comment choisir le type d'interrupteur adapté à mon application (interrupteur tactile, interrupteur sans verrouillage ou micro-interrupteur) ? R : Cela dépend des fonctionnalités et des exigences opérationnelles de votre circuit. Les interrupteurs tactiles offrent un contact momentané — fermeture Le circuit se ferme lorsqu'on appuie dessus et s'ouvre lorsqu'on le relâche ; ces fonctions sont couramment utilisées pour des opérations telles que la réinitialisation ou la sélection de menus. Les interrupteurs à verrouillage automatique se verrouillent dans leur état (fermé) lorsqu'on appuie une fois, et se réinitialisent (ouvert) lorsqu'on appuie à nouveau ; ils conviennent à une utilisation comme interrupteurs d'alimentation. Les micro-interrupteurs sont généralement dotés d'un mécanisme à action brusque et d'une course courte, ce qui les rend idéaux pour la détection précise de position ou la détection de limite. Veuillez nous indiquer les spécifications de votre charge (tension/courant), le mode de fonctionnement souhaité et les exigences en matière de durée de vie, et nous vous recommanderons le modèle le plus adapté à votre application. Q2 : Quelle est la différence entre la durée de vie électrique et la durée de vie mécanique d'un interrupteur ? A : La durée de vie mécanique fait référence au nombre de fois où un interrupteur peut être actionné normalement à vide. La durée de vie électrique fait référence au nombre de fois où un interrupteur peut ouvrir et fermer un circuit de manière fiable sous sa charge nominale. La durée de vie électrique est généralement beaucoup plus courte que la durée de vie mécanique, car elle est affectée par les arcs électriques de contact et l'usure des matériaux. Lors du choix d'un interrupteur, veuillez vous assurer que ces deux spécifications de durée de vie répondent aux exigences de votre application spécifique. Q3 : Une seule série d'interrupteurs offre un choix de hauteurs de montage et de forces d'actionnement (par exemple, 100 gf, 160 gf, 260 gf) ; Comment puis-je déterminer la combinaison la mieux adaptée à mon produit ? UN: 1. Basé sur la « hauteur » — Détermination de la disposition et de l’esthétique du circuit imprimé : Profil bas (ex. : 2,5 mm) : Idéal pour les appareils ultra-minces (tels que les appareils intelligents portables et les étuis pour écouteurs Bluetooth) ; Contribue à minimiser l'épaisseur globale du produit tout en améliorant sa portabilité et son esthétique. Généralement, la distance de déplacement est plus courte. Profil standard/moyen (ex. : 5–7 mm) : Le choix le plus courant, offrant une autonomie suffisante et une marge de manœuvre opérationnelle adéquate. Il est facile à assembler, hautement compatible et convient à la majorité des appareils électroniques grand public et des contrôleurs industriels. Profil haut (>10 mm) Conçu pour les applications impliquant des panneaux plus épais ou des exigences structurelles spécifiques, veiller à ...

Que signifient le courant et la tension nominaux d'un interrupteur ? Peut-il être utilisé avec des charges plus élevées ? Si vous concevez un appareil électroménager ou un dispositif électronique, vous avez probablement déjà vu des caractéristiques telles que 5A 125V AC ou 3A 250V AC sur la fiche technique d'un interrupteur. Mais que signifient concrètement ces chiffres ? Et surtout… Peut-on utiliser un interrupteur avec une charge supérieure à sa capacité nominale ? Dans cet article, nous expliquerons les bases des caractéristiques électriques des interrupteurs et pourquoi il est fortement déconseillé de les dépasser. 1. Qu'est-ce que le courant nominal ? Le courant nominal (généralement en ampères, A) est le courant continu maximal qu'un commutateur peut transporter et interrompre en toute sécurité dans des conditions spécifiées. Si le courant réel dépasse le courant nominal, les contacts internes peuvent surchauffer, produire des arcs électriques excessifs, voire même se souder. Calibres courants de nos interrupteurs : 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A, etc. Exemple: Un interrupteur tactile de 50 mA 12 V CC est conçu pour les signaux de faible puissance, et non pour commander un moteur ou un élément chauffant. 2. Qu'est-ce que la tension nominale ? La tension nominale (en volts, V) est la tension maximale L'interrupteur peut résister à la coupure au niveau de ses contacts ouverts et s'interrompre en toute sécurité lors de l'ouverture. Les tensions nominales en courant alternatif (CA) et en courant continu (CC) sont différentes. Un interrupteur de 250 V CA peut avoir une tension nominale en CC bien inférieure (par exemple 36 V CC ou 48 V CC) car les arcs électriques en courant continu sont plus difficiles à éteindre. L'utilisation d'un interrupteur à une tension supérieure à sa tension nominale peut provoquer un arc électrique, un soudage par contact, voire un incendie. Exemple: Un micro-interrupteur de 250 V CA peut être utilisé sur les appareils ménagers, mais sur un système de 125 V CC, vous devez vérifier la tension nominale CC – souvent seulement 30 à 50 V CC. 3. Puis-je utiliser un interrupteur sur une charge plus élevée (courant ou tension) que sa valeur nominale ? Non. Ne jamais dépasser simultanément les valeurs nominales de courant et de tension. Le simple fait de dépasser un seul paramètre est risqué. Voici pourquoi : Exemple concret : Un interrupteur de 3 A 250 V CA ne peut pas être utilisé sur une charge de 10 A 250 V CA – les contacts brûleront rapidement. Il ne peut pas non plus être utilisé sur une alimentation de 5 A et 125 V CA, car le courant reste supérieur à 3 A. 4. Qu'en est-il de l'utilisation d'un interrupteur fonctionnant à une tension plus basse mais à un courant plus élevé ? Toujours pas autorisé . L'intensité nominale est une limite absolue, quelle que soit la tension. Même en abaissant la tension, l'intensité restera la même et la même chaleur sera générée au niveau de la résistance de contact. Exemple: Un interrupte...

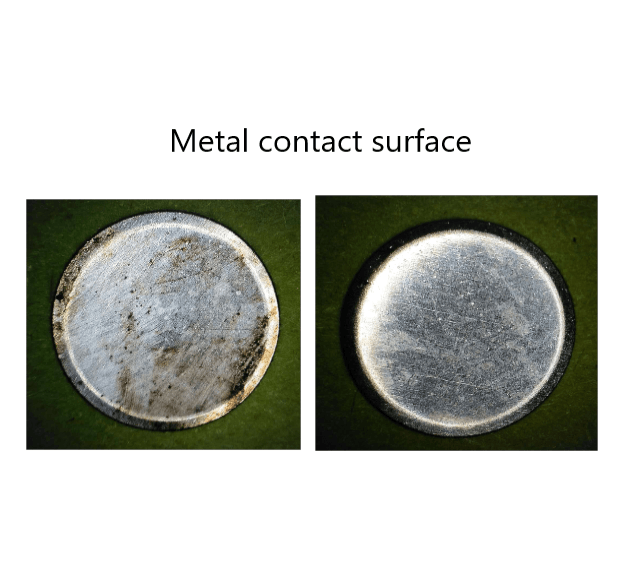

Pourquoi les interrupteurs tombent-ils en panne ? Mauvaise conductivité, connexion instable et défaillance des contacts : FAQ complète sur les interrupteurs tactiles, micro-interrupteurs et interrupteurs à verrouillage. Introduction Les interrupteurs tactiles, les micro-interrupteurs et les interrupteurs autobloquants (à maintien) figurent parmi les composants de commande les plus utilisés dans l'électronique grand public, les commandes industrielles et les systèmes automobiles. Parmi les défaillances sur le terrain les plus fréquemment signalées, on trouve : non-conductivité (circuit ouvert alors qu'il devrait être fermé), connexion médiocre ou instable, et défaillance de contact . Cet article explique systématiquement les causes profondes de ces défaillances, propose des méthodes de diagnostic pratiques sur site et offre des mesures préventives ainsi que des recommandations de sélection pour aider les ingénieurs et les responsables des achats. Les professionnels réduisent les taux de défauts et améliorent la fiabilité des produits. 1. Classification par mode de défaillance 1.1 Défaillances de conductivité : absence de conductivité, faible conductivité, connexion intermittente Symptôme A : Absence de continuité lors de l'actionnement (le contact normalement ouvert ne se ferme pas) Causes fréquentes : Oxydation par contact – C’est la cause la plus fréquente. Les contacts en argent exposés à l’air forment progressivement un film isolant dû aux gaz contenant du soufre ou de l’oxygène. Le problème devient critique sous de faibles charges (faible courant/tension) car le film d'oxyde ne peut pas être décomposé par le faible signal. C'est pourquoi contacts plaqués or sont obligatoires pour les applications au niveau du signal. Flux entrant – Lors du soudage à la vague ou à la main, le flux peut pénétrer dans le boîtier de l'interrupteur par de petits interstices et se déposer sur les contacts, créant ainsi une couche isolante. Poussière ou particules étrangères – Dans les environnements poussiéreux, les particules qui pénètrent dans l'interrupteur obstruent le contact entre le dôme et la borne fixe. Déformation permanente ou fatigue du ressort/dôme de contact – Après plusieurs utilisations, le dôme peut se fissurer ou perdre sa force de rappel, empêchant ainsi une fermeture correcte. Symptôme B : Connexion instable (signal intermittent) Causes fréquentes : Zone de contact réduite – Le dôme ne touche la borne fixe qu'en un point minuscule, ce qui rend l'interrupteur sensible aux vibrations ou à un léger désalignement. Vibrations ou chocs – Dans les environnements soumis à de fortes vibrations, les contacts peuvent se séparer momentanément. Une force d'actionnement (FO) plus élevée est souvent nécessaire. Érosion d'arc due à un déséquilibre de charge – Lors de la commutation de charges inductives (moteurs, solénoïdes) ou de charges capacitives (alimentations, condensateurs), l'arc à l'ouverture peut brûler la surface de contact, augmentant considérableme...
