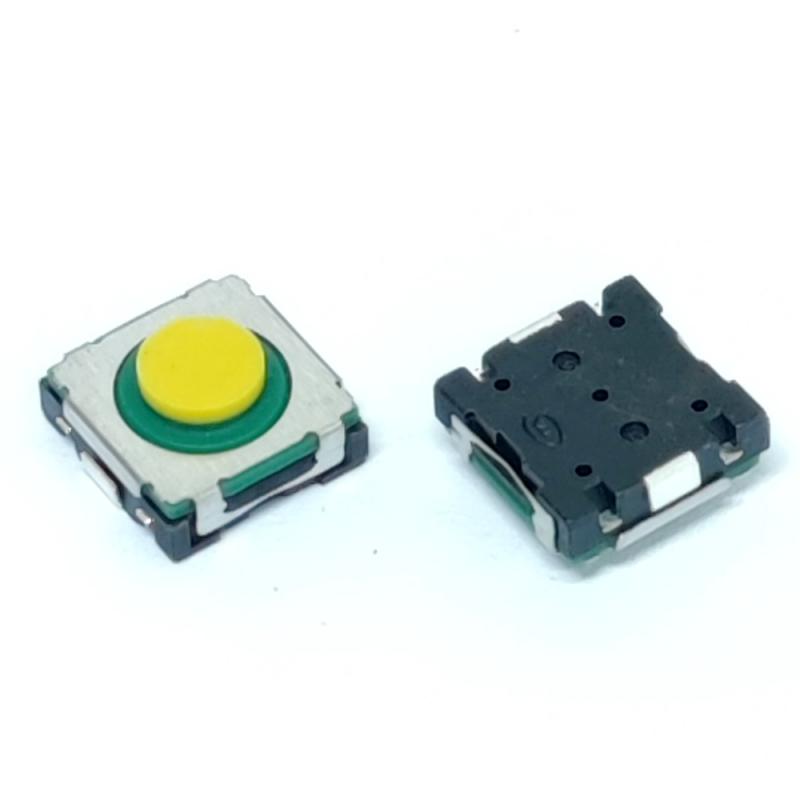

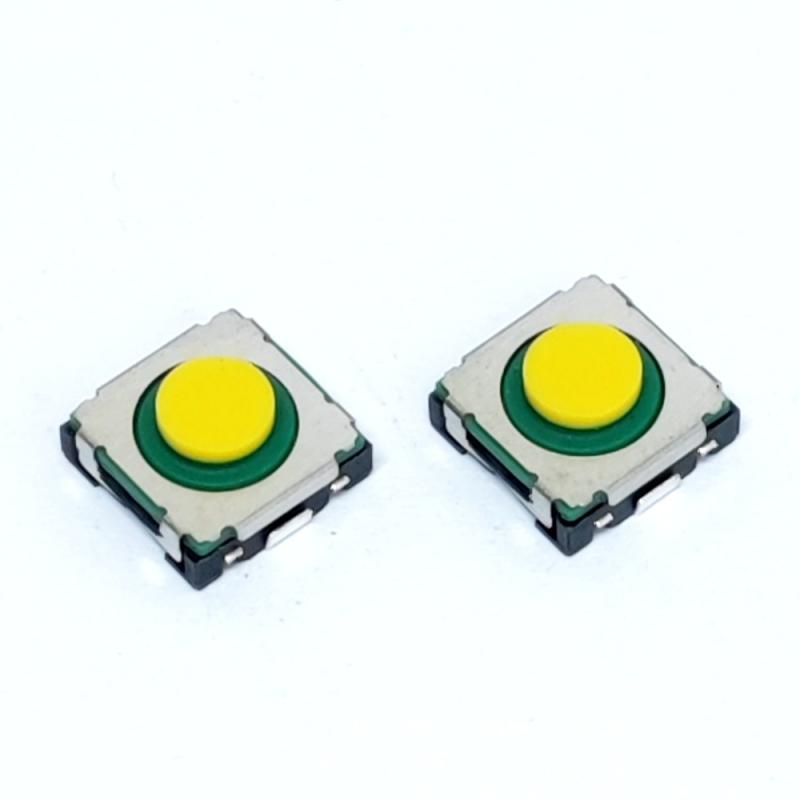

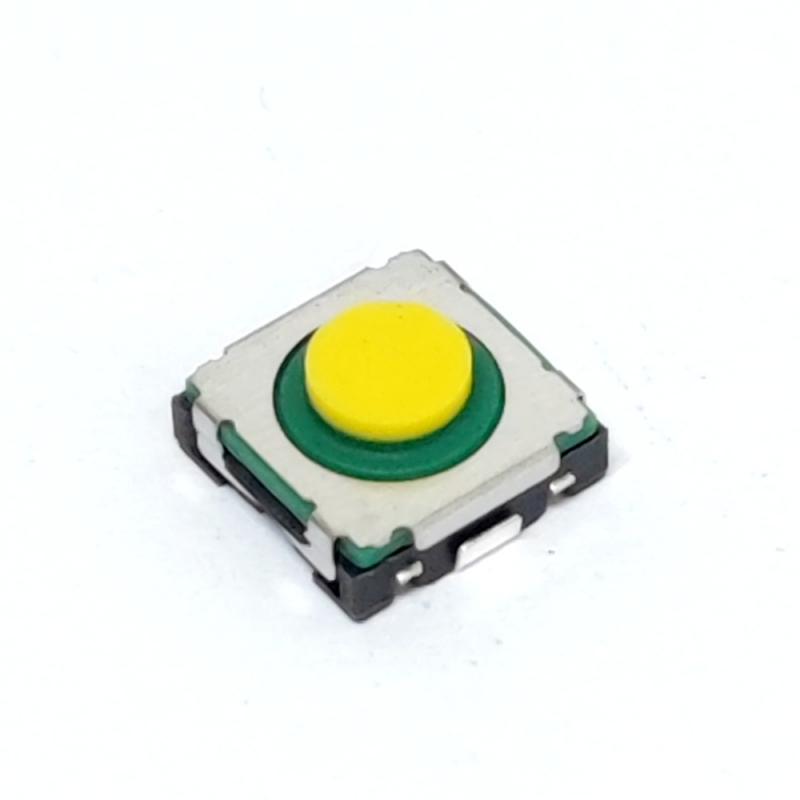

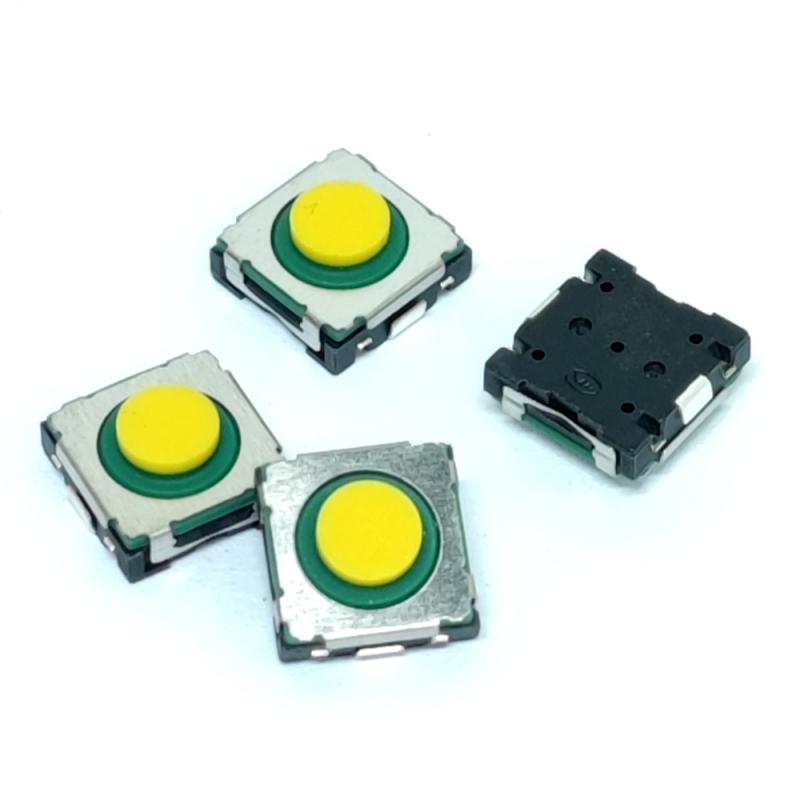

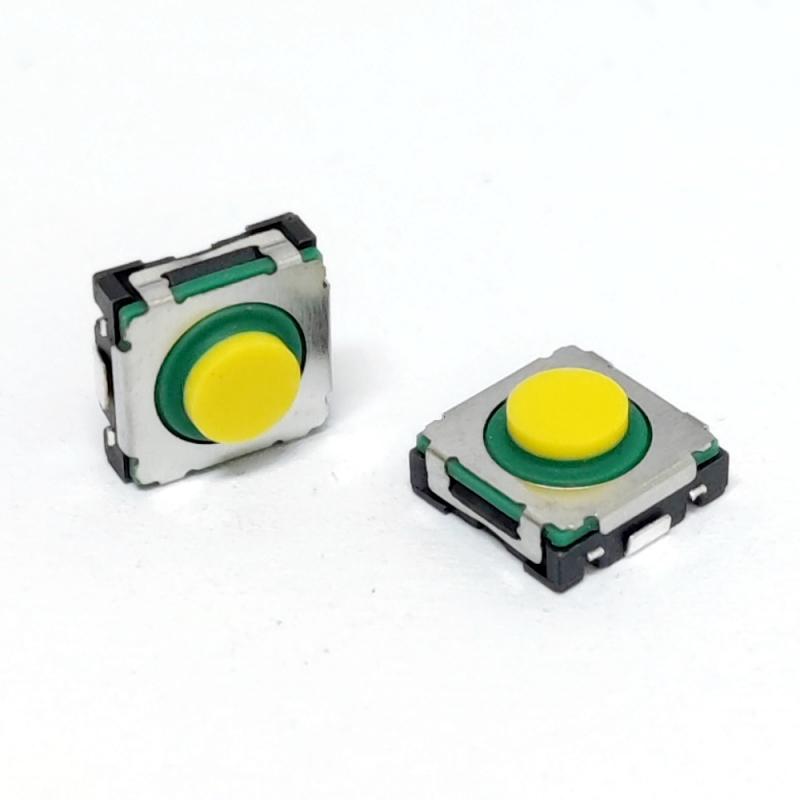

Micro-interrupteur tactile rond silencieux SMT à actionneur à 2 broches

Interrupteur tactile SMT à actionnement supérieur, force élevée 7N

Spécifications typiques

Force d'actionnement : 700±150 gf

Durée de vie : 100 000 cycles

Course totale : 0,9±0,3 mm

Force de rappel : 100 gf Min

Hauteur du produit : 4,05±0,2 mm

Schéma de l'interrupteur tactile

Interrupteur tactile de remplacement de la série ALPS SKST

Caractéristiques principales et avantages

Retour tactile supérieur : dispose d'une course intermédiaire de 0,9 mm et d'une force d'actionnement élevée (jusqu'à 4 N), offrant un clic distinct et assuré qui évite les pressions accidentelles — essentiel pour les panneaux de commande automobiles et industriels.

Durabilité exceptionnelle : durée de vie mécanique nominale allant jusqu'à 100 000 cycles, garantissant une fiabilité à long terme dans les applications à usage intensif.

Construction robuste : plage de température de fonctionnement de -40 °C à +85 °C avec circuit SPST-NO (Off-Mom) et un encombrement compact de 8,3 mm x 8,3 mm.

Terminaisons polyvalentes : disponible avec des bornes en aile de mouette ou en J, prenant en charge les procédés standard de soudage SMT.

Prêt pour l'application : conditionné en bobine bande et rouleau (1 500 pièces/bobine) pour l'assemblage automatisé.

FAQ

1. Cet interrupteur peut-il remplacer directement le ALPS SKSTACE010 ?

Un remplacement direct broche à broche. Il possède un boîtier CMS standard d'environ 8,3 × 8,3 mm et une conception à broches en J, permettant un soudage direct sans modifier la disposition du circuit imprimé.

2. Quelle est la sensation d'utilisation et quelle est sa durée de vie ?

Il appartient à la catégorie « sensation nette », offrant un retour tactile distinct. Les principales spécifications comprennent une force d'actionnement de 7,0 N et une course de 0,9 mm,

ainsi qu'une durée de vie mécanique de 100 000 cycles — suffisante pour couvrir 95 % des scénarios d'application réels.

3. Y a-t-il des points spécifiques à surveiller pendant le soudage ?

Il s'agit d'un point technique critique. Ne nettoyez pas l'interrupteur ; empêchez le flux de pénétrer par le haut de l'interrupteur ;

n'appliquez pas de flux sur les bornes ou le circuit imprimé avant le soudage ; et respectez strictement les profils de température recommandés pour le brasage par refusion et le soudage manuel.

Plus de choix

Référence produit : KAN8540-04053M0101 KAN8540-04055C0101 KAN8540-040556T0101

Force d'actionnement : 400±80 gf 260±50 gf 700±150 gf

Tige : Blanc Jaune Jaune+Vert
