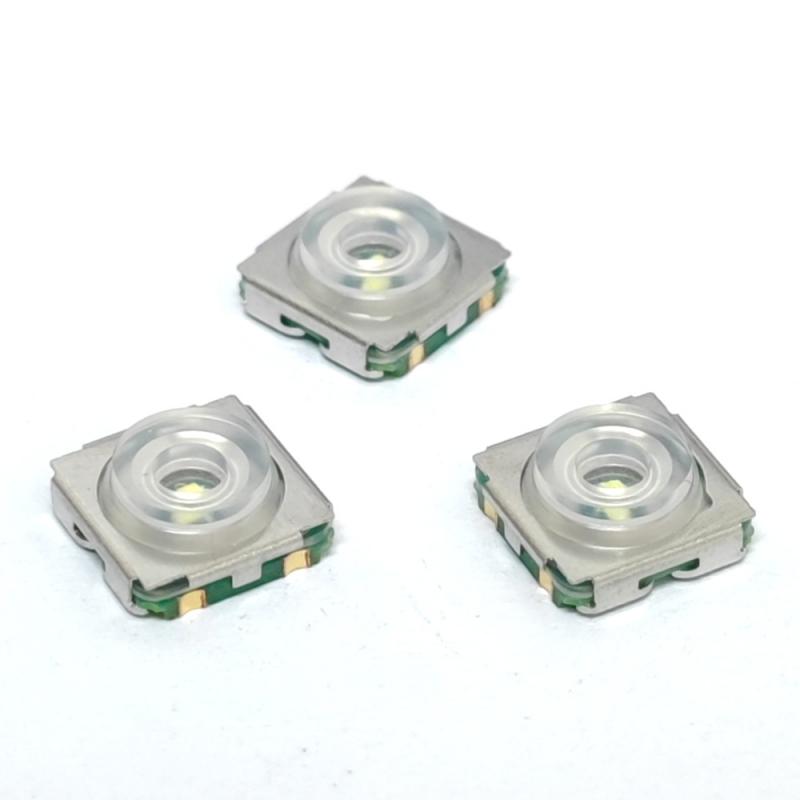

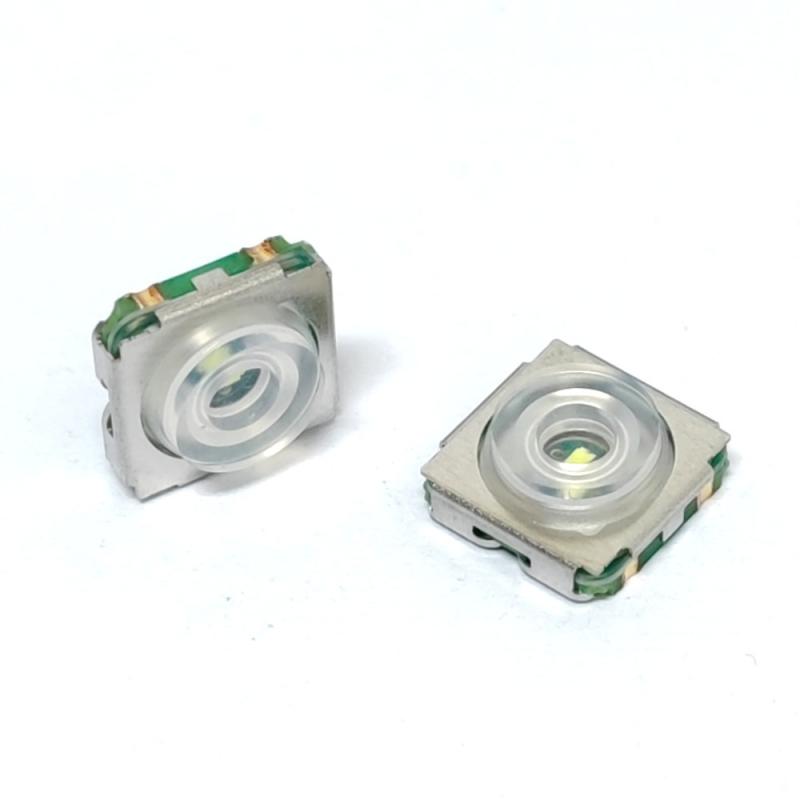

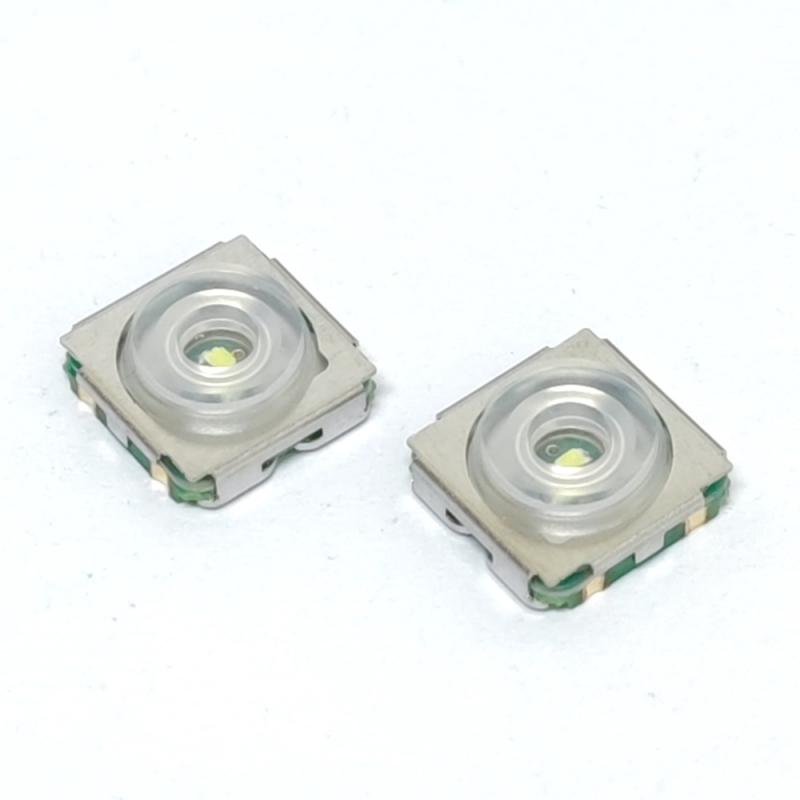

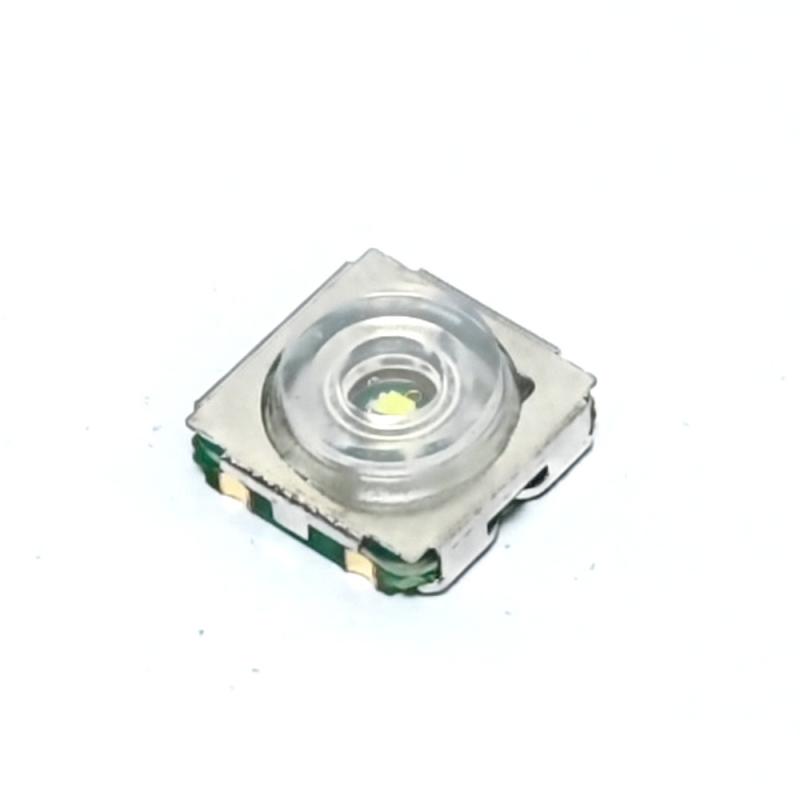

Interrupteur tactile SMD en silicone IP65 avec LED directement d’usine

Spécifications typiques

Force d'actionnement : 400±100 gf

Durée de vie : 500 000 cycles

Course totale : 0,8±0,2 mm

Force de retour : 70 gf min.

Couleur de LED : LED blanche

Hauteur du produit : 3,95±0,2 mm

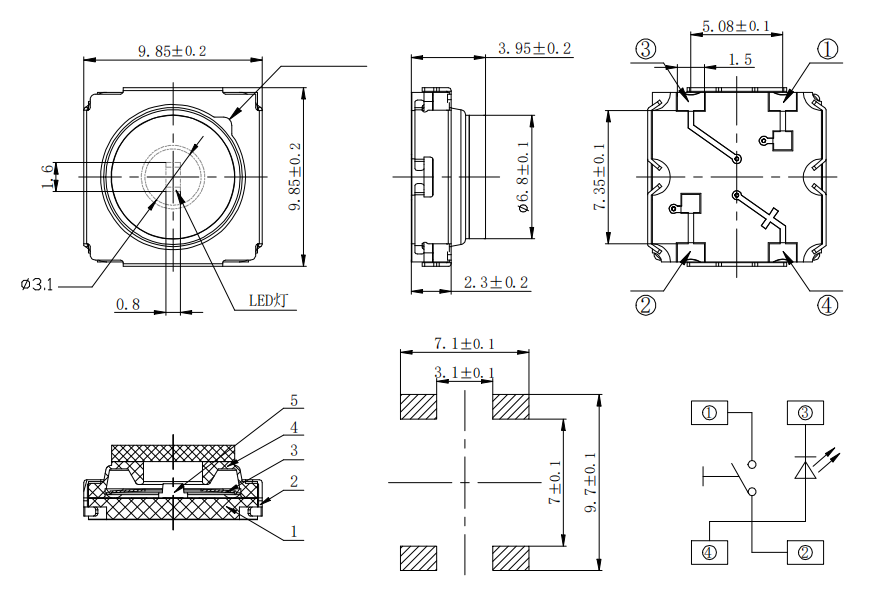

Schéma de l'interrupteur tactile

Interrupteur tactile de remplacement éclairé pour interrupteur Marquardt 3006

Caractéristiques principales et avantages

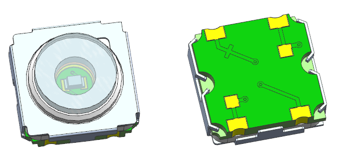

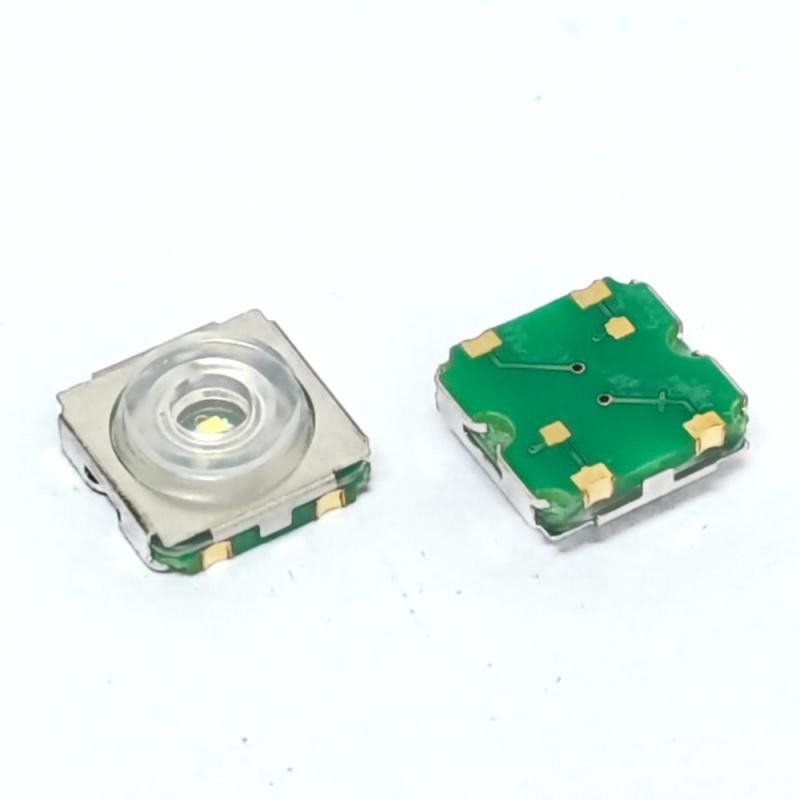

1. La base utilise un circuit imprimé afin d'éviter la contamination par des corps étrangers pendant le moulage par injection.
2. Les bornes de soudure sont plates et disposent d'une finition en or par immersion, facilitant le soudage SMT.
3. Distance de course : 0,8 mm.

Principaux domaines d'application

Les interrupteurs tactiles éclairés ont un large éventail d'applications, principalement dans les scénarios nécessitant à la fois un fonctionnement fiable des boutons et une indication visuelle de l'état ou une amélioration esthétique grâce à l'éclairage.

Électronique automobile

Il s'agit d'un marché clé pour ces interrupteurs de haute qualité, grâce à leur grande fiabilité, leur large plage de températures de fonctionnement (par exemple, -40 °C à +85 °C) et leur excellente sensation tactile. Les applications spécifiques comprennent :

• Systèmes de volant : interrupteurs multifonctions pour le contrôle de l'audio, de la téléphonie, du régulateur de vitesse et d'autres fonctions.
• Consoles centrales et tableaux de bord : interrupteurs de commande pour les systèmes HVAC, les systèmes de navigation et les équipements audio.
• Autres commandes embarquées : consoles de pavillon (par exemple pour les toits ouvrants et les lampes de lecture) et leviers de changement de vitesse.

Industrie et automatisation

Dans ces applications, les interrupteurs doivent résister aux environnements difficiles tout en fournissant un retour clair ; les conceptions éclairées permettent une identification rapide de l'état des équipements dans les environnements d'usine bruyants ou faiblement éclairés.

• Panneaux de commande industriels : interfaces pour le fonctionnement des machines et l'indication de l'état.
• Interfaces homme-machine (IHM) : panneaux de commande permettant l'interaction entre les opérateurs et les machines.
• Instruments de test et de mesure : utilisés pour la commutation de modes ou l'ajustement de paramètres dans les équipements professionnels.

Quels sont les avantages du Gangyuan KAN9840F par rapport à la série Marquardt 3006 ?

L'interrupteur KAN9840F de Gangyuan correspond étroitement aux performances principales de la série Marquardt 3006 tout en offrant des avantages en termes de coût, de sensation tactile et de matériaux.

Par conséquent, il constitue une excellente alternative économique aux produits de marques telles que Marquardt.

1. Performances équivalentes, coût avantageux

2. Course plus courte pour un retour tactile plus net

3. Fiabilité supérieure des contacts grâce aux bornes plaquées argent

4. Assistance locale flexible et réactive
