Que signifient le courant et la tension nominaux d'un interrupteur ? Peut-il être utilisé avec des charges plus élevées ?

Si vous concevez un appareil électroménager ou un dispositif électronique, vous avez probablement déjà vu des caractéristiques telles que 5A 125V AC ou 3A 250V AC sur la fiche technique d'un interrupteur.

Mais que signifient concrètement ces chiffres ? Et surtout… Peut-on utiliser un interrupteur avec une charge supérieure à sa capacité nominale ?

Dans cet article, nous expliquerons les bases des caractéristiques électriques des interrupteurs et pourquoi il est fortement déconseillé de les dépasser.

1. Qu'est-ce que le courant nominal ?

Le courant nominal (généralement en ampères, A) est le courant continu maximal qu'un commutateur peut transporter et interrompre en toute sécurité dans des conditions spécifiées.

• Si le courant réel dépasse le courant nominal, les contacts internes peuvent surchauffer, produire des arcs électriques excessifs, voire même se souder.
• Calibres courants de nos interrupteurs : 0,5 A, 1 A, 3 A, 5 A, 10 A, 16 A, etc.

2. Qu'est-ce que la tension nominale ?

La tension nominale (en volts, V) est la tension maximale L'interrupteur peut résister à la coupure au niveau de ses contacts ouverts et s'interrompre en toute sécurité lors de l'ouverture.

• Les tensions nominales en courant alternatif (CA) et en courant continu (CC) sont différentes. Un interrupteur de 250 V CA peut avoir une tension nominale en CC bien inférieure (par exemple 36 V CC ou 48 V CC) car les arcs électriques en courant continu sont plus difficiles à éteindre.
• L'utilisation d'un interrupteur à une tension supérieure à sa tension nominale peut provoquer un arc électrique, un soudage par contact, voire un incendie.

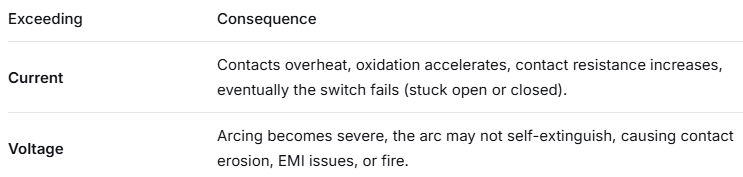

3. Puis-je utiliser un interrupteur sur une charge plus élevée (courant ou tension) que sa valeur nominale ?

Non. Ne jamais dépasser simultanément les valeurs nominales de courant et de tension.

Le simple fait de dépasser un seul paramètre est risqué. Voici pourquoi :

Exemple concret : Un interrupteur de 3 A 250 V CA ne peut pas être utilisé sur une charge de 10 A 250 V CA – les contacts brûleront rapidement.

Il ne peut pas non plus être utilisé sur une alimentation de 5 A et 125 V CA, car le courant reste supérieur à 3 A.

4. Qu'en est-il de l'utilisation d'un interrupteur fonctionnant à une tension plus basse mais à un courant plus élevé ?

Toujours pas autorisé .

L'intensité nominale est une limite absolue, quelle que soit la tension. Même en abaissant la tension, l'intensité restera la même et la même chaleur sera générée au niveau de la résistance de contact.
Exemple: Un interrupteur prévu pour 1 A 250 V CA ne peut pas supporter 2 A 12 V CC. La résistance de contact et la chaleur dégagée seront identiques.

5. Existe-t-il une directive de « déclassement » ?

Pour applications critiques en matière de fiabilité (médical, automobile, contrôle industriel), les ingénieurs utilisent souvent un marge de sécurité – en appliquant un courant et une tension à un maximum de 70 à 80 % de ceux de l’interrupteur.

Exemple: Si votre charge est de 2 A 125 V CA, choisissez un interrupteur d'une capacité d'au moins 3 A 125 V CA ou plus.

La réduction de puissance prolonge la durée de vie des commutateurs et réduit les risques de panne.

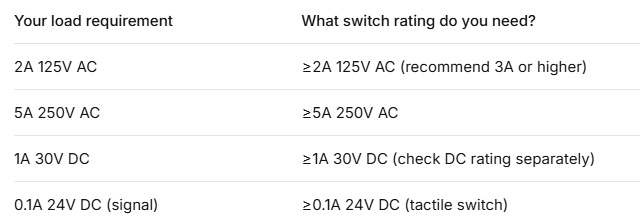

6. Résumé – Liste de vérification rapide

Règle d'or : Utilisez toujours un interrupteur avec des indications de niveau de service. égal ou supérieur à la charge maximale que vous avez l'intention de commuter. Ne présumez jamais qu'un commutateur peut supporter plus simplement parce qu'il « semble similaire ».

Besoin d'aide pour choisir le bon interrupteur ?

Nous sommes un fabricant direct des interrupteurs tactiles, des micro-interrupteurs et des interrupteurs autobloquants/sans verrouillage.

Si vous avez des doutes concernant les exigences en tension/courant, envoyez-nous simplement les spécifications de votre charge (tension, courant, AC/DC, type de charge : résistive, inductive ou capacitive).

Nos ingénieurs vous recommanderont l'interrupteur le plus adapté à votre application.
