Pourquoi les interrupteurs tombent-ils en panne ? Mauvaise conductivité, connexion instable et défaillance des contacts : FAQ complète sur les interrupteurs tactiles, micro-interrupteurs et interrupteurs à verrouillage.

Introduction

Les interrupteurs tactiles, les micro-interrupteurs et les interrupteurs autobloquants (à maintien) figurent parmi les composants de commande les plus utilisés dans l'électronique grand public, les commandes industrielles et les systèmes automobiles.

Parmi les défaillances sur le terrain les plus fréquemment signalées, on trouve : non-conductivité (circuit ouvert alors qu'il devrait être fermé), connexion médiocre ou instable, et défaillance de contact .

Cet article explique systématiquement les causes profondes de ces défaillances, propose des méthodes de diagnostic pratiques sur site et offre des mesures préventives ainsi que des recommandations de sélection pour aider les ingénieurs et les responsables des achats.

Les professionnels réduisent les taux de défauts et améliorent la fiabilité des produits.

1. Classification par mode de défaillance

1.1 Défaillances de conductivité : absence de conductivité, faible conductivité, connexion intermittente

Symptôme A : Absence de continuité lors de l'actionnement (le contact normalement ouvert ne se ferme pas)

Causes fréquentes :

Oxydation par contact – C’est la cause la plus fréquente. Les contacts en argent exposés à l’air forment progressivement un film isolant dû aux gaz contenant du soufre ou de l’oxygène.

Le problème devient critique sous de faibles charges (faible courant/tension) car le film d'oxyde ne peut pas être décomposé par le faible signal.

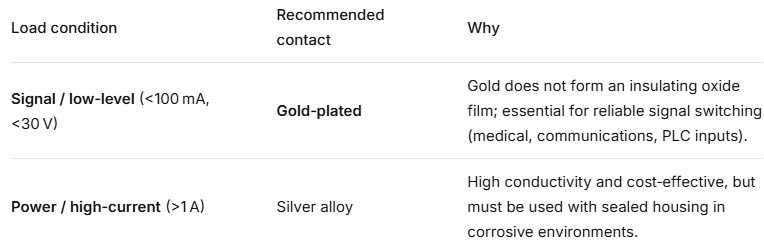

C'est pourquoi contacts plaqués or sont obligatoires pour les applications au niveau du signal.

Flux entrant – Lors du soudage à la vague ou à la main, le flux peut pénétrer dans le boîtier de l'interrupteur par de petits interstices et se déposer sur les contacts, créant ainsi une couche isolante.

Poussière ou particules étrangères – Dans les environnements poussiéreux, les particules qui pénètrent dans l'interrupteur obstruent le contact entre le dôme et la borne fixe.

Déformation permanente ou fatigue du ressort/dôme de contact – Après plusieurs utilisations, le dôme peut se fissurer ou perdre sa force de rappel, empêchant ainsi une fermeture correcte.

Symptôme B : Connexion instable (signal intermittent)

Causes fréquentes :

Zone de contact réduite – Le dôme ne touche la borne fixe qu'en un point minuscule, ce qui rend l'interrupteur sensible aux vibrations ou à un léger désalignement.

Vibrations ou chocs – Dans les environnements soumis à de fortes vibrations, les contacts peuvent se séparer momentanément. Une force d'actionnement (FO) plus élevée est souvent nécessaire.

Érosion d'arc due à un déséquilibre de charge – Lors de la commutation de charges inductives (moteurs, solénoïdes) ou de charges capacitives (alimentations, condensateurs), l'arc à l'ouverture peut brûler la surface de contact, augmentant considérablement la résistance de contact.

Dégradation de l'étanchéité entraînant une infiltration d'humidité – Même les interrupteurs certifiés IP peuvent perdre leur étanchéité si le manchon en caoutchouc est endommagé ou si le montage est incorrect. L’humidité mélangée au carbone généré par l’arc électrique crée une couche isolante.

Causes fréquentes :

Oxydation sévère par contact – Une exposition prolongée à l’air humide ou pollué entraîne la formation d’une épaisse couche d’oxyde qu’il faut une force importante pour percer temporairement.

Brouillage par débris étrangers – La poussière ou les résidus collants à l'intérieur de l'interrupteur entravent le mouvement du dôme.

• Symptôme A : Réduction ou absence du clic tactile – Indique généralement une fatigue du métal du dôme/ressort. L’interrupteur peut encore conduire, mais l’absence du « clic » est un signe avant-coureur d’une défaillance imminente.
• Symptôme B : La Switch ne revient pas en arrière après sa libération. – Causé par un blocage mécanique (particules, flux collant) ou une course excessive qui déforme plastiquement le ressort. Vérifiez également la géométrie de l'actionneur.
• Symptôme C : Course insuffisante pour déclencher l’interrupteur L’actionneur externe offre une course insuffisante, ne permettant pas d’atteindre la surcourse requise. En règle générale, la course de l’actionneur doit représenter plus de 70 à 80 % de la course totale du commutateur.

• Placage mince – augmentation précoce de la résistance – Lorsque le placage des contacts est trop mince, l'usure mécanique expose rapidement le métal de base, ce qui entraîne une augmentation de la résistance de contact au-delà des limites acceptables bien avant que la durée de vie mécanique ne soit épuisée.
• Déplacements excessifs – Un fonctionnement prolongé avec une course excessive accélère la fatigue du ressort/dôme, réduisant ainsi sa durée de vie mécanique et électrique.
• Surintensité provoquant le soudage par contact ou le transfert de matière – Un dépassement du courant nominal provoque des arcs électriques intenses. Les contacts peuvent se souder (NO ne s'ouvre pas) ou un transfert de matière peut se produire (NC ne se ferme pas).

Fournissez à vos clients des étapes simples pour vérifier si un interrupteur est réellement défectueux ou si le problème se situe ailleurs.

Mesurer la résistance de contact Réglez le multimètre sur la plage de résistance de 200 Ω (ou en mode continuité). Mesurez la résistance aux bornes de l'interrupteur, en position libre et en position actionnée. Un interrupteur en bon état présente une résistance stable inférieure à 100 mΩ. Des valeurs supérieures à 1 Ω ou des valeurs erratiques indiquent un problème.

inspection visuelle – Vérifiez l’absence de fissures dans le boîtier, de dommages au joint d’étanchéité et de traces de corrosion ou de décoloration des bornes. La présence de poudre blanche (produit d’oxydation) ou de traces de carbone noir indique un défaut d’étanchéité ou des dommages causés par un arc électrique.

Vérifier les joints de soudure – Les soudures froides, l’insuffisance de soudure ou les billes de soudure formant des ponts entre les bornes sont souvent confondues avec une défaillance de l’interrupteur.

Test d'échange – Remplacez l’interrupteur suspect par un interrupteur fonctionnel du même modèle. Si le problème persiste après le remplacement de l’interrupteur, celui-ci est défectueux.

3. Mesures préventives et lignes directrices de sélection (de la cause première à la spécification)

3.2 Choisir le bon niveau d'étanchéité (indice IP)

• Environnement intérieur propre – L’indice IP40 (protection contre la poussière) est suffisant.
• Environnement industriel poussiéreux – Recommandé : indice de protection IP60 ou supérieur ; modèles entièrement étanches.
• environnement extérieur ou humide – Exiger au minimum un indice de protection IP67 et des contacts plaqués or pour éviter les défaillances dues à l’humidité.

• Suivez strictement le profil de soudage recommandé (par exemple, 260 ±5 °C pendant <5 secondes pour le soudage à la vague).
• Évitez les flux hydrosolubles ; ils sont très corrosifs pour les composants internes du commutateur.
• Ne pas appliquer de contrainte mécanique sur l'interrupteur pendant au moins 1 minute après la soudure afin de permettre au boîtier de refroidir et de se solidifier à nouveau.

Pour les charges inductives (relais, solénoïdes, petits moteurs), utilisez toujours un relais ou un contacteur intermédiaire. Limitez la commande du micro-interrupteur à la bobine de faible courant ; cela prolonge considérablement sa durée de vie électrique.

Si la commutation directe d'une charge inductive à courant élevé est inévitable, choisissez un interrupteur avec une capacité CC et une suppression d'arc intégrée (par exemple, une extinction magnétique).

4. FAQ supplémentaire (Mots clés de longue traîne à forte valeur ajoutée)

Ces courtes paires de questions-réponses sont excellentes pour les extraits optimisés de Google et la recherche vocale.

Q1 : Peut-on laver un interrupteur tactile ?
A : La plupart des interrupteurs tactiles standard ne sont pas lavables. Les produits de nettoyage peuvent pénétrer dans le boîtier, dissoudre les lubrifiants ou corroder les contacts. Pour un nettoyage léger, utilisez de l'alcool isopropylique sur un coton-tige uniquement sur les bornes et laissez sécher complètement. Les interrupteurs totalement étanches (par exemple, IP67) peuvent être nettoyés localement, mais vérifiez toujours la compatibilité du solvant avec le matériau du joint.

Q2 : Pourquoi un contact normalement fermé (NF) tombe-t-il en panne même lorsque l’interrupteur n’est jamais actionné ?
A : Les contacts NC sont constamment fermés. En milieu corrosif, un film isolant peut se former lentement sur le contact fixe. La seule solution fiable consiste à utiliser des contacts plaqués or.

Q3 : Quelle est la différence entre la durée de vie mécanique et la durée de vie électrique ?
A : La durée de vie mécanique correspond au nombre de cycles qu'un interrupteur peut effectuer à vide – souvent plusieurs millions. La durée de vie électrique correspond au nombre de cycles sous charge nominale ; elle est toujours bien inférieure en raison de l'usure des contacts due aux arcs électriques et au transfert de matière.

Q4 : Pourquoi les commutateurs tombent-ils plus souvent en panne sous de très faibles charges ?
A : À charge élevée, le petit arc électrique qui se produit lors de la fermeture/désouverture élimine les contaminants organiques présents sur les contacts – un effet « autonettoyant ». En dessous de la charge minimale applicable, l'énergie est insuffisante pour nettoyer les contacts ; l'oxyde et les contaminants s'accumulent donc, ce qui entraîne une défaillance prématurée en circuit ouvert.

Q5 : Que dois-je faire si des interrupteurs ont été stockés pendant longtemps et présentent une résistance plus élevée ?
A : Les bornes peuvent s'oxyder pendant le stockage. Nous recommandons d'utiliser les interrupteurs dans les 6 mois suivant la livraison. Conditions de stockage : température et humidité normales, à l'abri de la lumière directe du soleil et des gaz corrosifs. Après ouverture de l'emballage d'origine, les interrupteurs non utilisés doivent être placés dans un sachet antistatique.

5. Conclusion et appel à l'action

La plupart des problèmes liés à une mauvaise conductivité, à une connexion instable et à une défaillance de contact peuvent être attribués à matériau de contact, étanchéité, procédé de soudage ou adaptation de charge .

En comprenant ces causes profondes et en appliquant une sélection et une manipulation appropriées, vous pouvez réduire considérablement le taux de défaillance sur le terrain de vos produits finaux.

Si vous rencontrez un problème spécifique lié aux commutateurs dans votre conception ou votre production, ou si vous avez besoin d'aide pour choisir le commutateur tactile, micro ou autobloquant adapté à votre application,

Veuillez contacter notre équipe d'assistance technique. Nous proposons échantillons gratuits et sélection spécifique à l'application conseil pour vous aider à améliorer la fiabilité de votre produit de A à Z.
