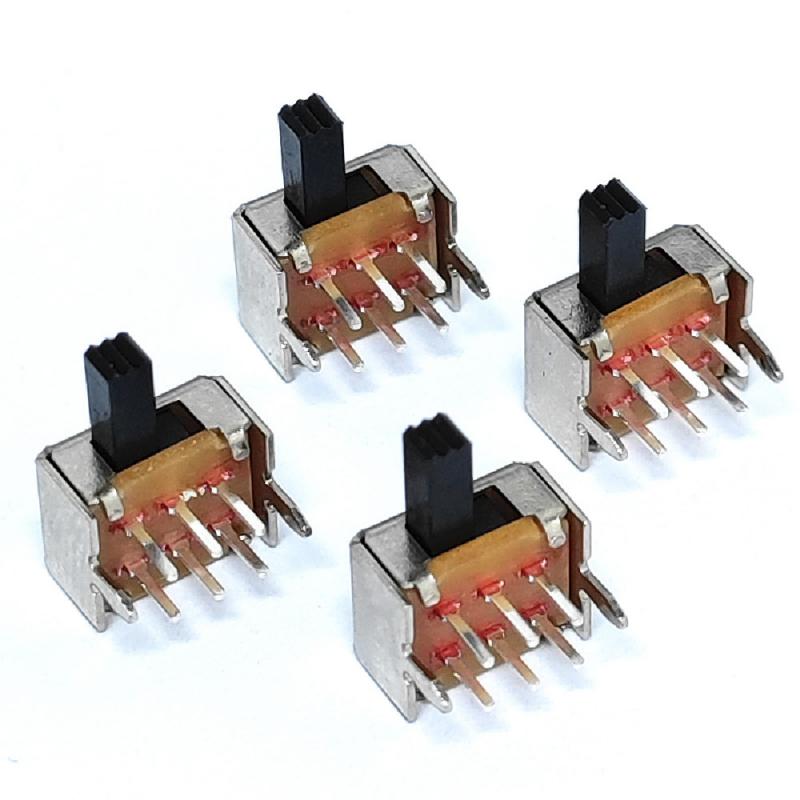

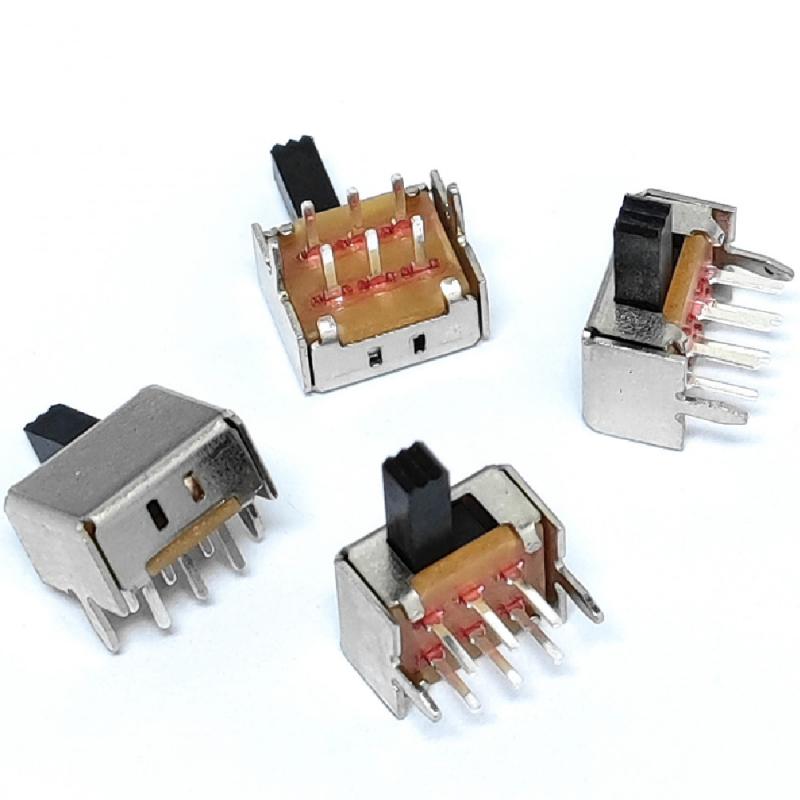

Boîtier métallique DPDT sur interrupteur à glissière

L'interrupteur à glissière ON-ON DPDT est un interrupteur à glissière bipolaire bidirectionnel qui peut contrôler simultanément deux circuits indépendants et basculer entre deux états conducteurs stables, adapté à divers scénarios tels que la rotation avant-arrière du moteur et le routage du signal.

Marque:
Gangyuan
Article no.:
SK22D03-EG5-DE1
Commande (MOQ):
1000
Paiement:
100% before production
Origine du produit:
Wenzhou
Couleur:
Black
Port dexpédition:
Ningbo or Shenzhen
Délai de mise en œuvre：
7-15 working days

Largeur
8.20mm x 4.70mm
Type de montage
Right Angle
éclairage
Non-llluminated
Indice IP
No IP Rating

Nous contacter

Les détails du produit

Petit interrupteur coulissant à bouton pour montage sur circuit imprimé

Spécifications typiques

Taper: Interrupteurs à glissière traversants

Valeurs nominales : 0,3 A 50 V

Force de fonctionnement : 300 ± 100 gf

Course totale : 2±0,2 mm

Durée de vie : 10 000 cycles

Bouton de l'interrupteur à glissière : 5 mm

Plage de température de fonctionnement : -20℃～70℃

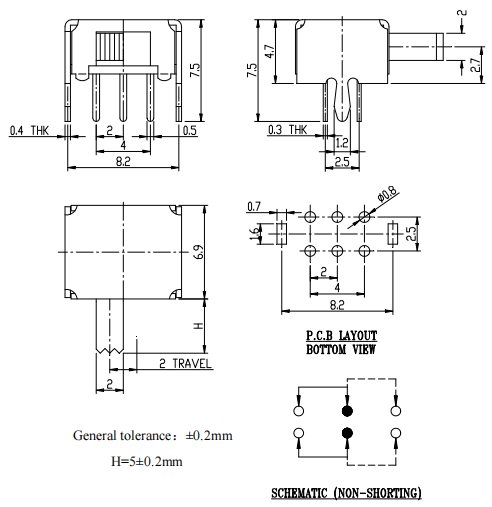

Dimensions de l'interrupteur à glissière

Micro interrupteur à glissière 2P2T

Fonctionnalité

Principales caractéristiques de l'interrupteur à glissière ON-ON DPDT (combinaison simple)

1. Contrôle à double circuit (DP - Bipolaire)

Gère simultanément deux circuits indépendants, idéal pour les applications intégrées (par exemple, commutation de puissance + signal).

2. Deux positions ON stables (commutation ON-ON)

Fournit deux états « ON » fixes, permettant une commutation transparente entre deux chemins de circuit différents (par exemple, direction du moteur, routage du signal).

3. Performances électriques fiables

Assure une faible résistance de contact et une connexion stable dans les deux positions ON, adaptée aux applications audio, industrielles ou automobiles.

4. Fonctionnement coulissant (fluide et intuitif)

Le mécanisme coulissant permet une commutation facile, réduisant ainsi les commutations accidentelles par rapport aux types à bouton-poussoir.

5. Applications larges

Les applications courantes incluent le contrôle du moteur (avant/arrière), l'inversion de polarité des LED, la commutation audio et l'électronique DIY.

Tags associés :

Interrupteur à glissière à angle droit Interrupteur à glissière à bouton latéral Interrupteur DPDT ON-ON Interrupteur DPDT à 6 broches Mini interrupteur à glissière Interrupteur à glissière à 2 voies
