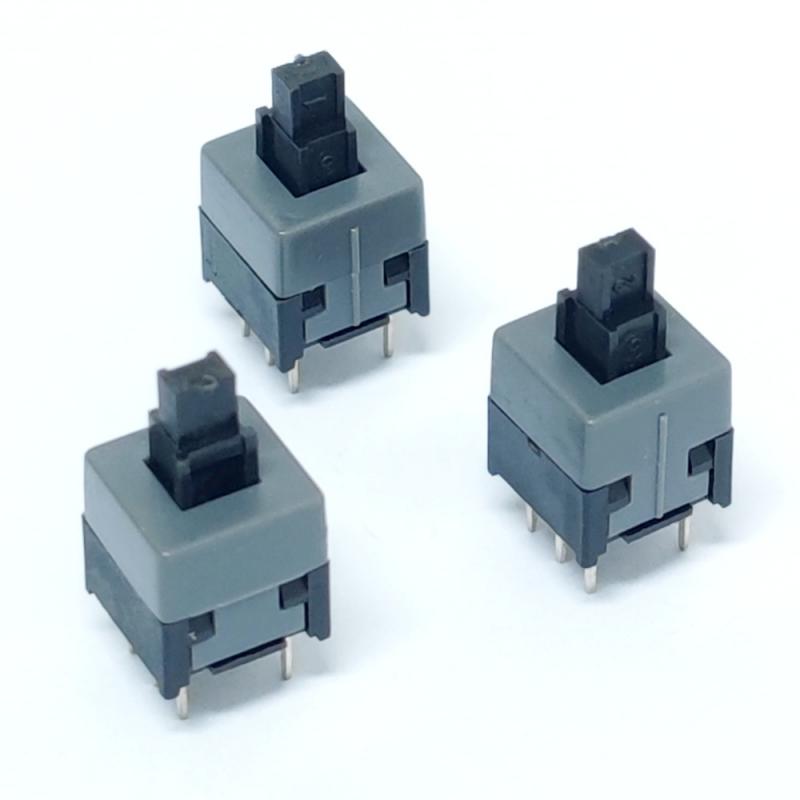

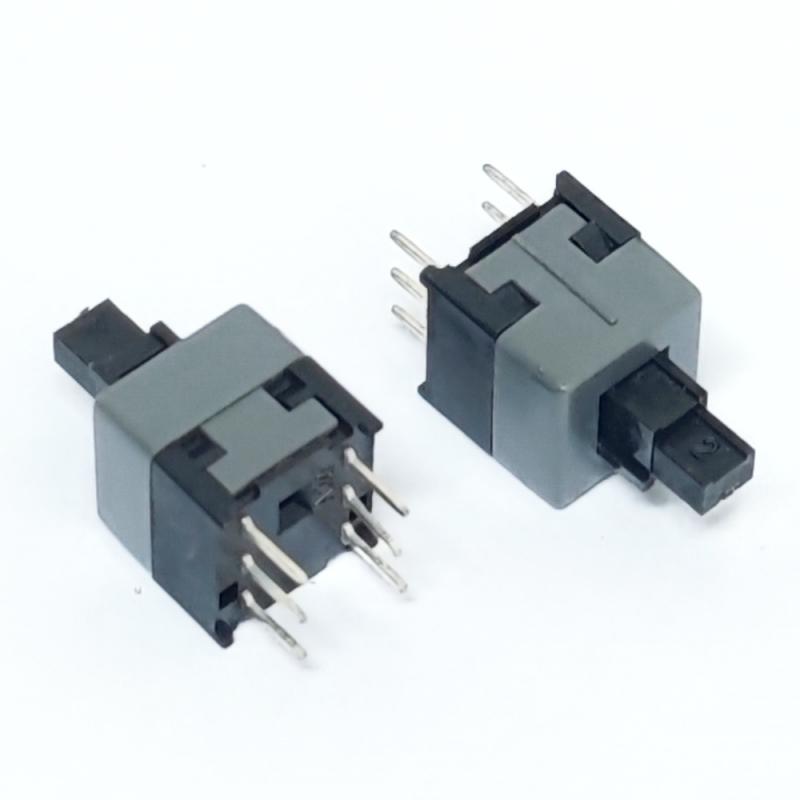

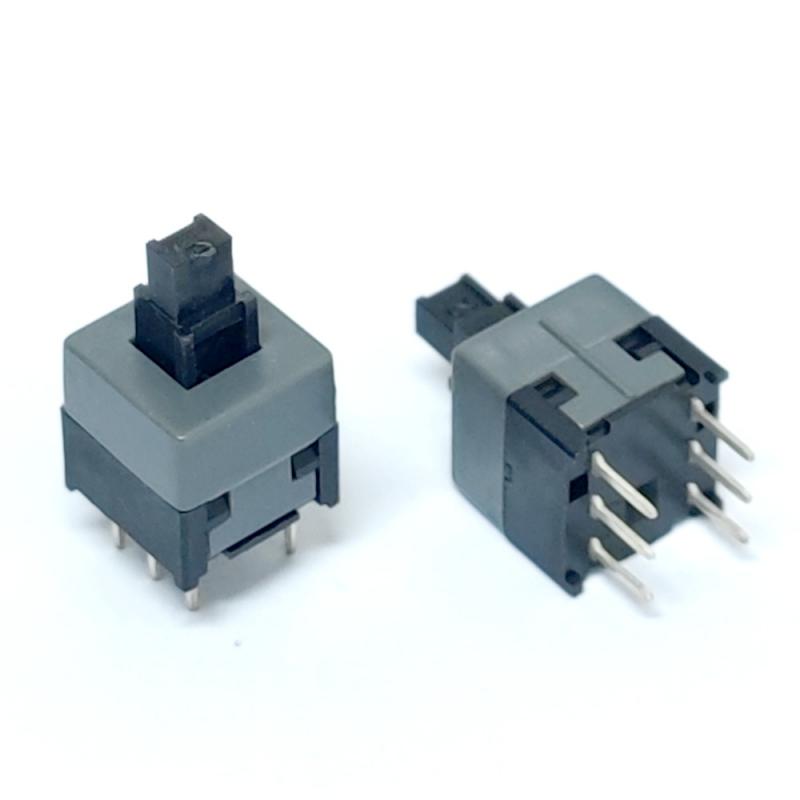

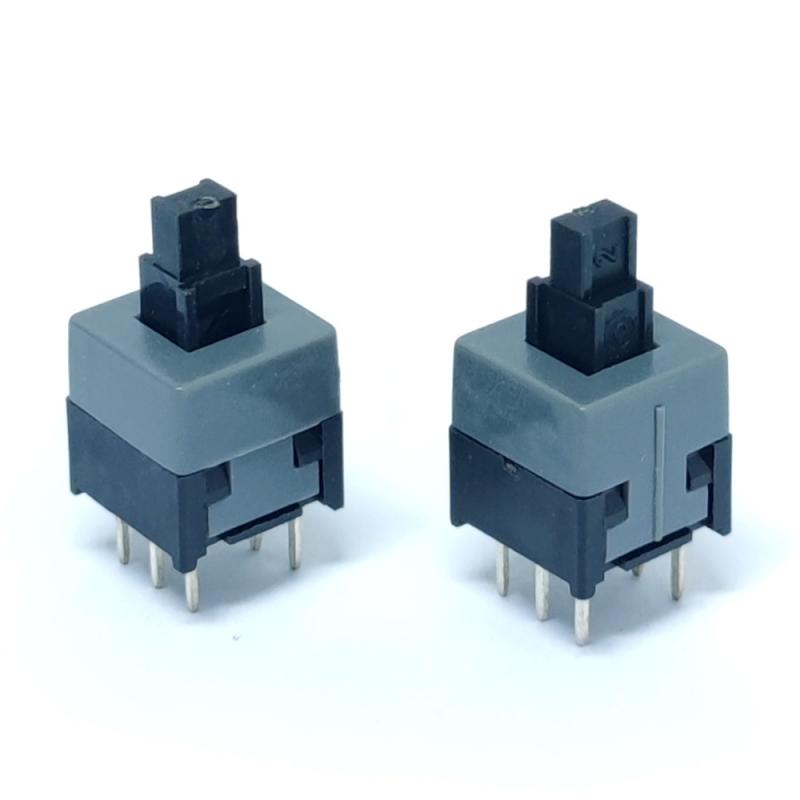

Interrupteur à verrouillage carré à bornes DIP 8,5 x 8,5 mm

Interrupteur à bouton-poussoir autobloquant/non autobloquant DIP 6 broches 8,5 x 8,5 mm

Spécification

Taper: Interrupteur tactile à poussoir pour montage sur circuit imprimé 8,5 x 8,5 mm

Caractéristiques : CC 30 V 0,1 A

Résistance de contact : ≤100 mΩ

Résistance d'isolement : ≥100 MΩ

Force de fonctionnement : 230 ± 70 gf

Course totale : 2,5 ± 0,2 mm

Durée de vie opérationnelle : 3000 cycles

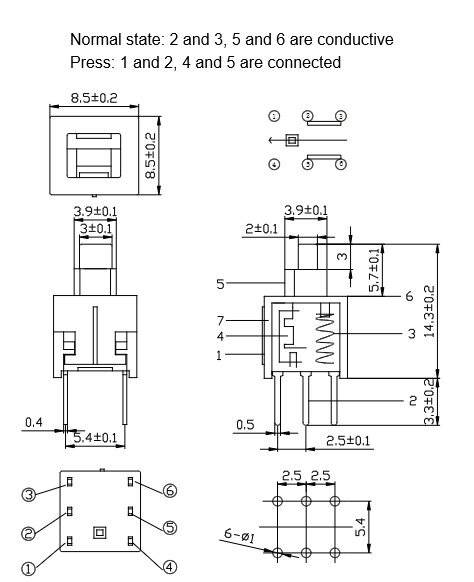

Schématique

Interrupteur tactile à verrouillage pour l'électronique industrielle et grand public

Fonctionnalité clé

Mode autobloquant : Appuyez une fois pour verrouiller le circuit en position ON, appuyez à nouveau pour le déverrouiller et revenir à la position OFF.

Idéal pour les applications de contrôle de puissance et de commutation de mode.

Mode sans verrouillage : Appuyez pour activer, relâchez pour réinitialiser ; idéal pour les déclenchements momentanés, l'entrée de signal et les fonctions de réinitialisation.

Conception DIP à 6 broches : Configuration DPDT standard (double pôle double direction), prend en charge la commande à double circuit, compatible avec les agencements de circuits imprimés universels.

Retour tactile : Un clic net et constant à chaque activation, garantissant un fonctionnement fiable et la confiance de l'utilisateur.

Guide d'installation et de soudage

Type de montage : Montage traversant sur circuit imprimé

Recommandation de soudage : Utiliser la méthode de soudage par immersion automatique à 255 °C.

La durée maximale de soudage ne doit pas dépasser 5 secondes afin d'éviter une surchauffe et des dommages aux composants internes.

Note d'installation : Assurez-vous du bon alignement des broches avec les trous du circuit imprimé, évitez de plier les broches lors de l'installation

Disposition recommandée des pastilles de circuit imprimé : Conception standard des pastilles pour interrupteur à 6 broches de 8,5 x 8,5 mm, téléchargeable pour les ingénieurs.

FAQ

Q1 : Quelle est la différence entre les interrupteurs autobloquants et non autobloquants de 8,5 x 8,5 mm ?
A : Les interrupteurs à verrouillage automatique restent en position ON après une première pression, nécessitant une seconde pression pour les éteindre.

Les interrupteurs non verrouillables (momentanés) ne s'activent que lorsqu'ils sont enfoncés et se réinitialisent lorsqu'ils sont relâchés.

Q2 : Quelles certifications possèdent vos interrupteurs à verrouillage de 8,5 x 8,5 mm ?
A: Tous nos commutateurs sont conformes aux normes RoHS, ISO 9001, ISO 14001, 1045001 et REACH, et possèdent d'autres certifications.

Q3 : Quelle est la quantité minimale de commande (MOQ) pour les interrupteurs personnalisés de 8,5 x 8,5 mm ?
R: La quantité minimale de commande standard est de 5 000 pièces, et nous prenons en charge les commandes personnalisées en petites séries pour les projets de R&D.

Q4 : Pouvez-vous fournir des modèles 3D ou des fichiers CAO pour l'interrupteur de 8,5 x 8,5 mm ?
R : Oui, nous fournissons gratuitement des dessins cotés 2D et des fichiers STEP 3D pour tous nos produits standard.

Q5 : Quel est le délai de production en série ?
A: Le délai de livraison standard est de 7 à 15 jours après confirmation de l'échantillon, et nous proposons une production accélérée pour les commandes urgentes.
