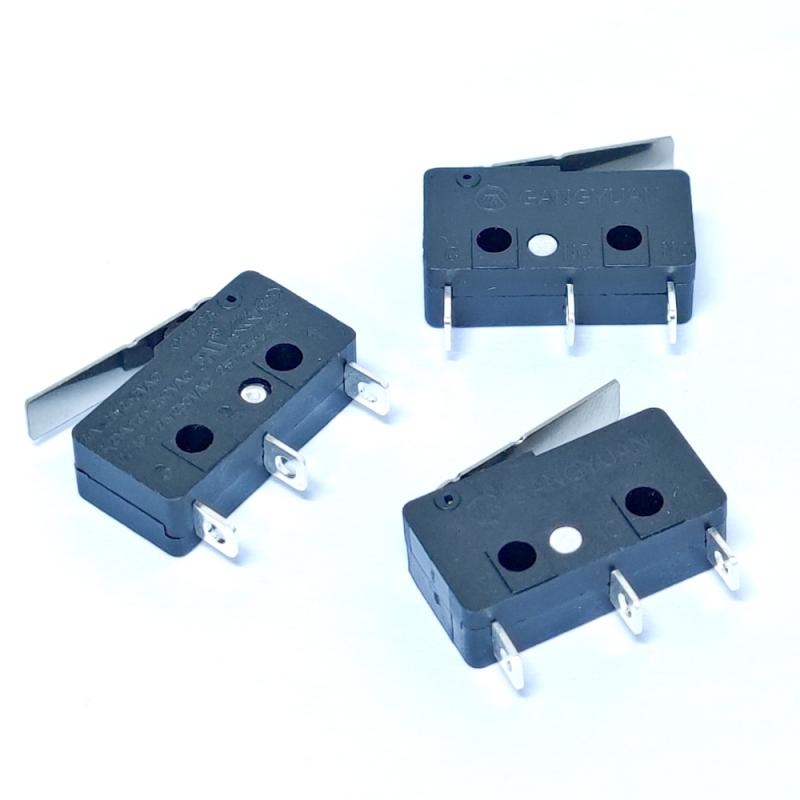

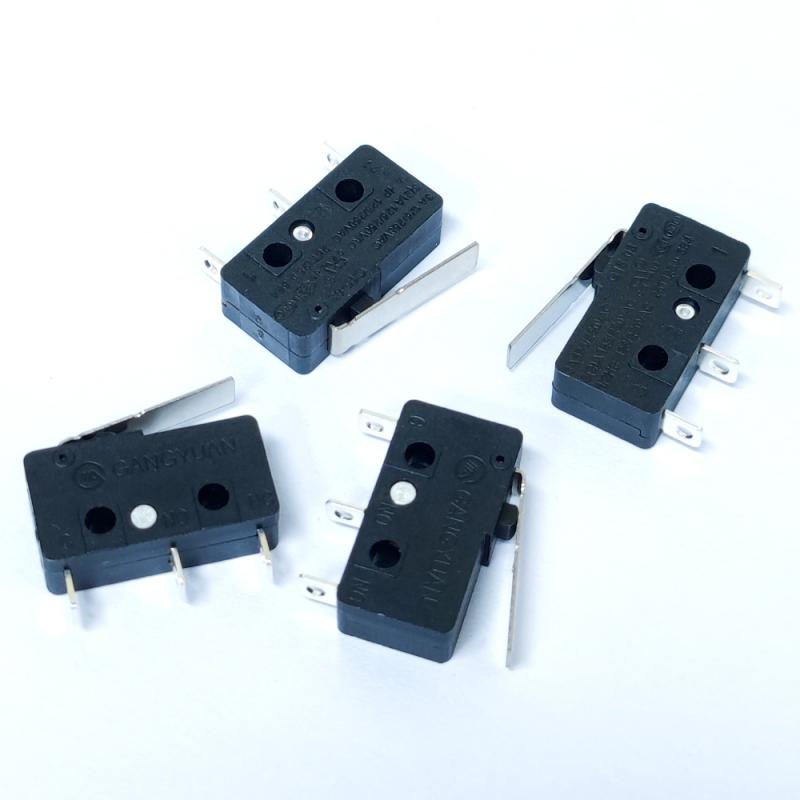

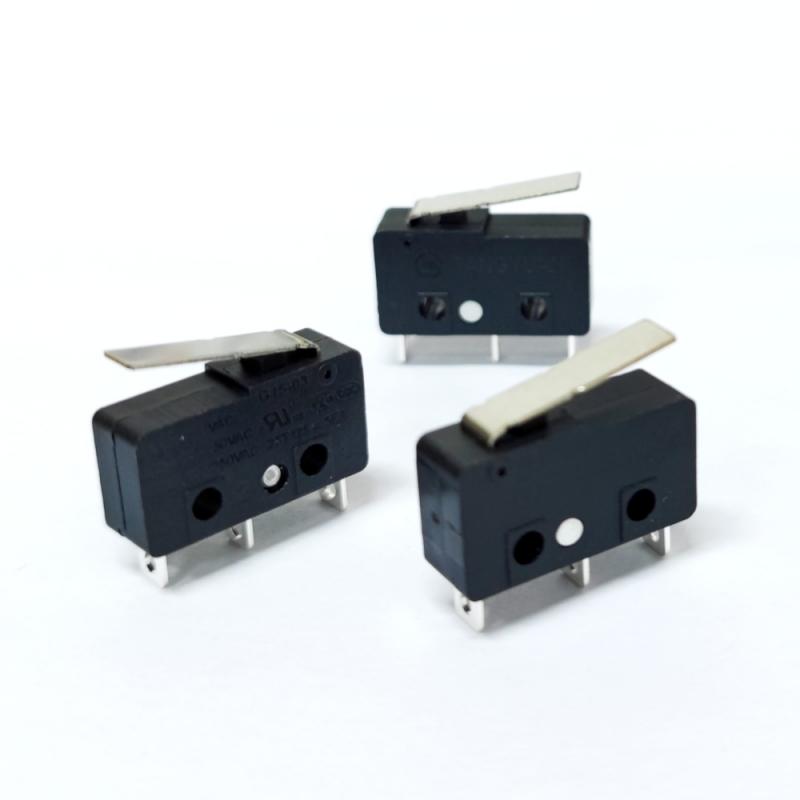

Micro-interrupteur 3A 250V AC avec levier

Micro-interrupteur momentané SPDT à souder avec levier à charnière

Spécification

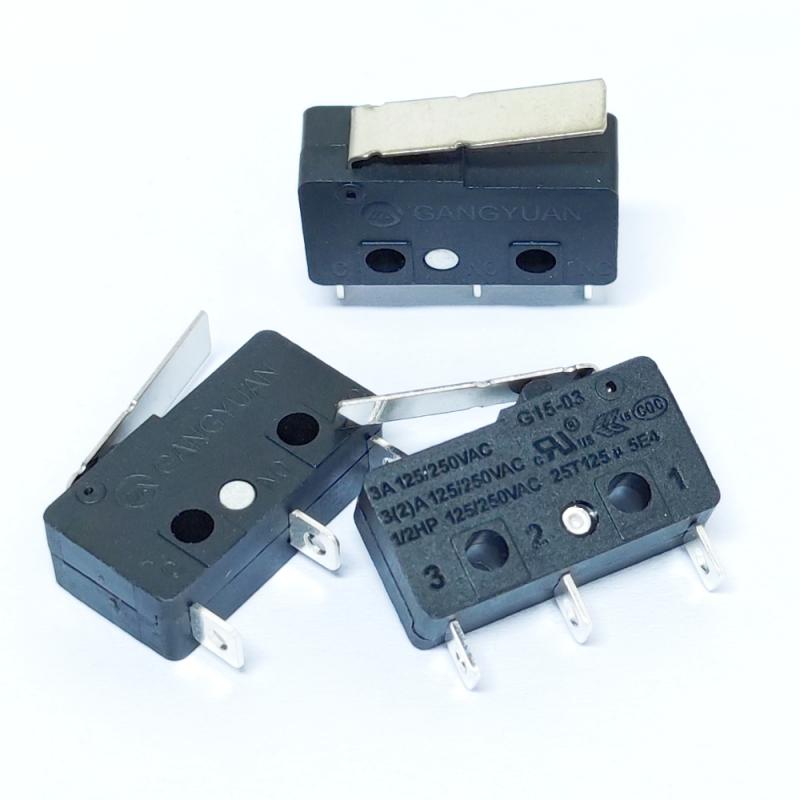

Taper: Micro-interrupteur 25T125 5E4

Tension nominale : 125/250 V CA

Courant nominal : 3 A

Résistance de contact : ≤ 100 mΩ

Résistance d'isolement : ≥ 100 MΩ

Tension de tenue diélectrique : 1 000 V CA 1 min

Température de soudure : 260±5℃ 5s

Plage de température de fonctionnement : -25℃～+85℃

Force de fonctionnement : 40±20gf

Durée de vie (cycles d'accouplement) : 10 000 cycles

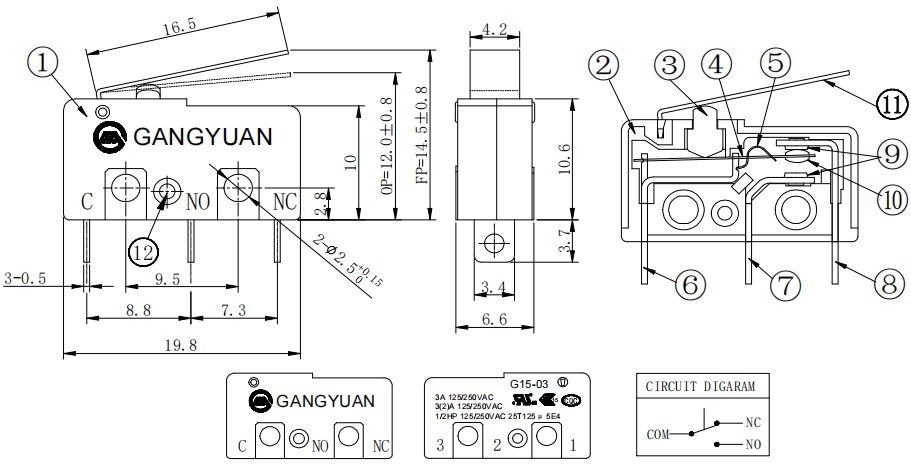

Circuit de micro-interrupteur

Cas d'application

Scénarios spécifiques :

1. Machine à café (bouton marche/arrêt)

2. Bouilloire électrique (interrupteur de protection anti-ébullition à sec)

3. Four (interrupteur de sécurité commandé par la porte)

4. Four à micro-ondes (verrouillage enfant/interrupteur de fonction)

5. Aspirateur (marche/arrêt)

Principaux avantages

Conception structurelle: 3 broches à souder permettent la soudure directe sur le PCB ou la fixation au panneau avec des vis, garantissant une installation sécurisée.

La poignée offre une course de pression claire et un retour tactile pour éviter les contacts accidentels, ce qui la rend adaptée aux scénarios nécessitant

« contrôle manuel précis » (comme le démarrage et l'arrêt de l'appareil, le changement de mode).

Performances électriques : Prend en charge une large plage de tension de 125 V/250 V CA (couvrant les normes d'alimentation mondiales domestiques et commerciales)

et transporte un courant de 3 A (conforme aux exigences de la plupart des petits appareils). Aucun abaisseur de tension ni shunt supplémentaire n'est requis, ce qui simplifie le développement des circuits clients.

Conception standardisée : En tant que modèle conventionnel, il adopte une technologie de production mature, avec un approvisionnement stable en matières premières (telles que les matériaux de contact et les plastiques de coque),

peut répondre rapidement aux commandes (délai de livraison court) et le coût unitaire est contrôlable, adapté aux achats en gros.

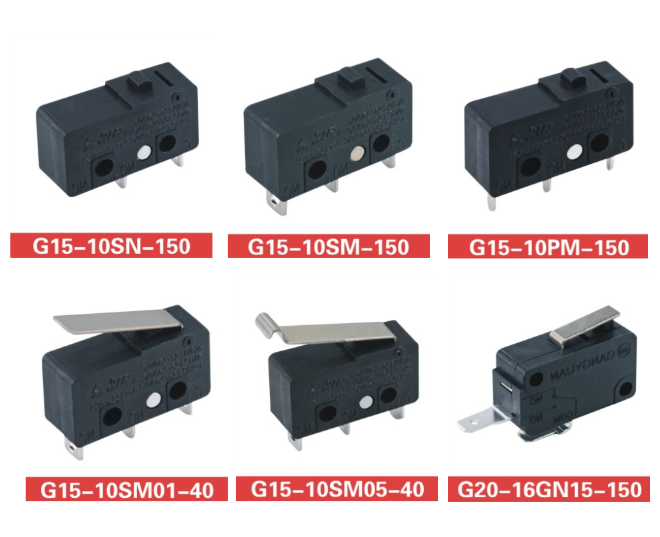

Adaptation du scénario : En ajustant la forme de la poignée (comme la tête plate, le rouleau, avec verrouillage) ou la disposition des broches à souder, vous pouvez rapidement répondre aux exigences d'installation de différents appareils

(comme la taille de l'ouverture du panneau, la disposition du PCB) sans modifications de conception majeures.

Valeur de la certification : Le commutateur a passé les certifications UL, ENEC, KC, ROHS et autres et peut être directement intégré dans les produits du client sans modification supplémentaire, aider les clients à accéder rapidement aux marchés cibles.
